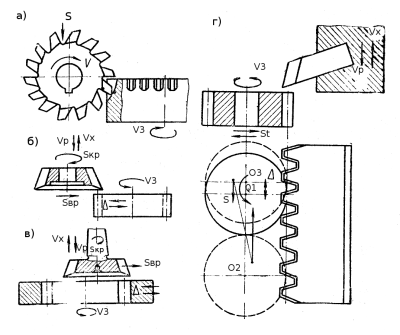

Нарезать зубья на червячном колесе


Закрыть ... [X]


Раздел "Черный и белый список" удален. Отзывы о недобросовестных продавцах запрещены, соответствующие изменения будут добавлены в правила.
Воруют-с!


34

Автор Savelich, 29 May 2008 21:57


  • Страница 1 из 5
  • 1
  • 2
  • 3
  • Вперед
  • »

Сообщений в теме: 95

#1 Savelich

Автор темы  Savelich Отправлено 29 May 2008 - 21:57

Как сделать червячное колесо на токарном станке

Как-то потребовался небольшой червячный редуктор. Встал вопрос где взять червячную пару? Подходящей готовой не нашел. Попробовал сделать сам. Получилось. На токарном станке: на резцедержателе, вместо одного из болтов для крепления резцов, закрепил вертикальную ось, на нее надел заготовку червячного колеса. В патрон закрепил метчик, подвел заготовку к метчику и включил станок. Через минуту колесо было готово. В качестве червяка использовал винт того же шага, что и метчик, которым нарезал колесо.
Боялся, что первый и последний зубья на колесе не совпадут - совпали! Пробовал несколько раз и всегда совпадали, как не удивительно... жаль не сфотографировал, но надеюсь и так понятно.

#2 evilroman

evilroman Отправлено 29 May 2008 - 22:07

Как сделать червячное колесо на токарном станке

Просмотр сообщенияMechanic с бородой (May 29 2008, 21:57) писал:

Как-то потребовался небольшой червячный редуктор. Встал вопрос где взять червячную пару? Подходящей готовой не нашел. Попробовал сделать сам. Получилось. На токарном станке: на резцедержателе, вместо одного из болтов для крепления резцов, закрепил вертикальную ось, на нее надел заготовку червячного колеса. В патрон закрепил метчик, подвел заготовку к метчику и включил станок. Через минуту колесо было готово. В качестве червяка использовал винт того же шага, что и метчик, которым нарезал колесо.
Боялся, что первый и последний зубья на колесе не совпадут - совпали! Пробовал несколько раз и всегда совпадали, как не удивительно... жаль не сфотографировал, но надеюсь и так понятно.


А мне вот фоток чё-то очень нехватает.... Понял что , но не понял как :).

#3 desti

desti Отправлено 29 May 2008 - 22:09

Как сделать червячное колесо на токарном станке

Обсуждали уже эту тему. Метчик спиральный должен быть, иначе может получится бздыньк..

#4 Gideon

Gideon Отправлено 29 May 2008 - 23:29

Как сделать червячное колесо на токарном станке

кошерно вместо метчика взять специальную червячную фрезу

#5 Savelich

Автор темы  Savelich Отправлено 29 May 2008 - 23:48

Как сделать червячное колесо на токарном станке

Просмотр сообщенияGideon (May 29 2008, 22:29) писал:

кошерно вместо метчика взять специальную червячную фрезу

Не угодишь! То ругают, что у меня станки промышленные (зуборезного нет к сожалению), а у большинства школьные, теперь - почему не использую промышленное оборудование...
Да и колесо нужно было тридцать мм в диаметре. Еще найти надо такой промышленный станок, чтоб его сделать. А метчик был самый обыкновенный... Так, что любой обладатель токарного станка за вечер повторить может.
Конечно, если нужен редуктор для передачи большого момента, то лучше приобрести готовый.

#6 хатуль_мадан

хатуль_мадан Отправлено 30 May 2008 - 03:33

Как сделать червячное колесо на токарном станке

фотки покажите или хотя бы назовите точно диаметр делительной окружности колеса, его толщину, а также параметры использовавшегося метчика: диамтр, шаг, кол-во перьев.

#7 desti

desti Отправлено 30 May 2008 - 08:12

Как сделать червячное колесо на токарном станке

Я же говорю, обсуждали.. И выяснили, что в начальный момент резки происходит точечный контакт перьев метчика с заготовкой (для примера - приложите монетку ребром к плоскости). Поскольку между рядами зубьев есть промежуток, после первого реза метчик полностью отрывается от заготовки, ее вращение останавливается и следующий ряд зубьев попадет в ранее нарезанные канавки только в случае, когда смещение следующего ряда зубов равно шагу резьбы. Посчитайте на досуге (я еще не до конца проснулся), какой шаг в этом случае должен быть.
Спиральный метчик (в силу конструктивных особенностей) всегда вращает заготовку.

#8 Savelich

Автор темы  Savelich Отправлено 30 May 2008 - 09:02

Как сделать червячное колесо на токарном станке

Просмотр сообщенияdesti (May 30 2008, 07:12) писал:

Я же говорю, обсуждали.. И выяснили, что в начальный момент резки происходит точечный контакт перьев метчика с заготовкой (для примера - приложите монетку ребром к плоскости). Поскольку между рядами зубьев есть промежуток, после первого реза метчик полностью отрывается от заготовки, ее вращение останавливается и следующий ряд зубьев попадет в ранее нарезанные канавки только в случае, когда смещение следующего ряда зубов равно шагу резьбы. Посчитайте на досуге (я еще не до конца проснулся), какой шаг в этом случае должен быть.
Спиральный метчик (в силу конструктивных особенностей) всегда вращает заготовку.

Не было у меня спирального метчика, а был самый обыкновенный М10 с нормальным шагом. Его и использовал. И заготовка вращалась, и зубья получились все как один с первого раза. Сам удивился... будет время, сделаю еще раз к вечеру или завтра покажу.

#9 bim

bim Отправлено 30 May 2008 - 11:54

Как сделать червячное колесо на токарном станке

Просмотр сообщенияdesti (May 30 2008, 07:12) писал:

Я же говорю, обсуждали.. И выяснили, что в начальный момент резки происходит точечный контакт перьев метчика с заготовкой (для примера - приложите монетку ребром к плоскости). Поскольку между рядами зубьев есть промежуток, после первого реза метчик полностью отрывается от заготовки, ее вращение останавливается и следующий ряд зубьев попадет в ранее нарезанные канавки только в случае, когда смещение следующего ряда зубов равно шагу резьбы. Посчитайте на досуге (я еще не до конца проснулся), какой шаг в этом случае должен быть.
Спиральный метчик (в силу конструктивных особенностей) всегда вращает заготовку.

А где обсуждали? Я, что-то не нашел.
С этой проблемой довольно легко справиться если взять заготовку достаточной толщины и проточить на торце полукруглую канавку, соответствующую диаметру метчика. Тогда при нарезании, при выходе первой режущей кромки из заготовки - вторая уже будет в контакте с заготовкой. при этом поворот заготовкибудет осуществляться на необходимый угол. Если в итоге шестерня нужна меньшей толщины чем получившаяся заготовка, то после нарезания зубьев, обтачиваем заготовку с обеих сторон жо нужного размера.
Извините за качество рисунка, рисовал на скорую руку, но должно быть понятно.

Прикрепленные изображения

  • Как сделать червячное колесо на токарном станке: 123.jpg

Сообщение отредактировал Юрий Кимборович: 30 May 2008 - 12:10

#10 Savelich

Автор темы  Savelich Отправлено 30 May 2008 - 15:24

Как сделать червячное колесо на токарном станке

Просмотр сообщенияЮрий Кимборович (May 30 2008, 10:54) писал:

А где обсуждали? Я, что-то не нашел.
С этой проблемой довольно легко справиться если взять заготовку достаточной толщины и проточить на торце полукруглую канавку, соответствующую диаметру метчика. Тогда при нарезании, при выходе первой режущей кромки из заготовки - вторая уже будет в контакте с заготовкой. при этом поворот заготовкибудет осуществляться на необходимый угол. Если в итоге шестерня нужна меньшей толщины чем получившаяся заготовка, то после нарезания зубьев, обтачиваем заготовку с обеих сторон жо нужного размера.
Извините за качество рисунка, рисовал на скорую руку, но должно быть понятно.

Не пожалел пол-часа времени, сделал колесо чтоб сфотографировать.

Прикрепленные изображения

  • Как сделать червячное колесо на токарном станке: IMG_2926.JPG

#11 glavmex

glavmex Отправлено 31 May 2008 - 23:02

Как сделать червячное колесо на токарном станке

И что без расчета опять зубья совпали как чисто.....???

#12 ww07

ww07 Отправлено 31 May 2008 - 23:19

Как сделать червячное колесо на токарном станке

На форуме где-то уже было про это. Рассчитывать зубья не нужно (если только нет необходимости в абсолютно точном коэффициенте передачи). При такой методике, если диаметр не соответствует количеству зубьев, метчик сначала будет срезать зубья, потом, когда диаметр заготовки уменьшится, попадет в шаг, углубит их до максимума, затем опять начнет срезать и так до полного сгрызания заготовки. Тут главное - вовремя остановиться.

#13 Savelich

Автор темы  Savelich Отправлено 31 May 2008 - 23:24

Как сделать червячное колесо на токарном станке

Просмотр сообщенияglavmex (May 31 2008, 22:02) писал:

И что без расчета опять зубья совпали как чисто.....???

При внимательном рассмотрении (через лупу) в одном месте заметил несколько незначительных дефектов. Но такого, чтоб зубья съедало при повторных оборотах заготовки в процессе резания не наблюдал ни разу. Хотя по логике вроде так и должно было бы быть в случае, если на длине окружности не укладывается целое число зубьев. Может просто повезло? Но странно, что несколько раз подряд. Попробуйте повторить сами, это совсем не сложно...

#14 хатуль_мадан

хатуль_мадан Отправлено 01 June 2008 - 00:17

Как сделать червячное колесо на токарном станке Нда... все просто...
Ну что ж, жду следующей темы: "Нарезание резьб на токарном автоподачей". :pardon:

#15 Payalnik

Payalnik Отправлено 01 June 2008 - 00:45

Как сделать червячное колесо на токарном станке Ну про само нарезание резьб, пожалуй, сказать уже нечего, но вот про нек-рые смежные проблемы начинающим токарям, возможно, послушать не помешает. К примеру, я тут резал М27х2 внутри одной очень "неудобнозакрепляемой" колпачковой гайки. Суть в том, что она на середине обработки выпала-таки из патрона. И встал вопрос: как попасть в канавку? Спасло меня то, что резьба была прорезана лишь на половину, и, как следствие, особой точности не требовалось. А если перед чистовым проходом такая фигня случится? Мне пока везло, может если б такое произошло, выход нашелся бы (куда деваться-то), но пока я не представляю, что делал бы, и рекомендаций я нигде на этот случай не встречал. В голову приходит разве что ослабить примерно подведенный резец, прижать его в канаве и затянуть аккуратненько... Можно так делать?

Сообщение отредактировал Payalnik: 01 June 2008 - 00:45

#16 Savelich

Автор темы  Savelich Отправлено 01 June 2008 - 11:58

Как сделать червячное колесо на токарном станке

Просмотр сообщенияArty (May 31 2008, 23:17) писал:

Нда... все просто...
Ну что ж, жду следующей темы: "Нарезание резьб на токарном автоподачей". :pardon: Зря иронизируете, коллега. ( Ничего, что я Вас коллегой назвал? Не слишком много на себя вял?) И в нарезании резьбы автоподачей иногда есть на чем подумать. Например: попробуйте нарезать резьбу
"до упора" в глухом отверстии...

#17 Savelich

Автор темы  Savelich Отправлено 01 June 2008 - 12:03

Как сделать червячное колесо на токарном станке

Просмотр сообщенияPayalnik (May 31 2008, 23:45) писал:

Ну про само нарезание резьб, пожалуй, сказать уже нечего, но вот про нек-рые смежные проблемы начинающим токарям, возможно, послушать не помешает. К примеру, я тут резал М27х2 внутри одной очень "неудобнозакрепляемой" колпачковой гайки. Суть в том, что она на середине обработки выпала-таки из патрона. И встал вопрос: как попасть в канавку? Спасло меня то, что резьба была прорезана лишь на половину, и, как следствие, особой точности не требовалось. А если перед чистовым проходом такая фигня случится? Мне пока везло, может если б такое произошло, выход нашелся бы (куда деваться-то), но пока я не представляю, что делал бы, и рекомендаций я нигде на этот случай не встречал. В голову приходит разве что ослабить примерно подведенный резец, прижать его в канаве и затянуть аккуратненько... Можно так делать?

А не проще для попадания в ранее нарезанную резьбу воспользоваться подачей каретки?

#18 Liger

Liger Отправлено 01 June 2008 - 12:25

Как сделать червячное колесо на токарном станке

Просмотр сообщенияMechanic с бородой (Jun 1 2008, 11:58) писал:

Например: попробуйте нарезать резьбу
"до упора" в глухом отверстии...

Очень просто делается,если резьба правая , то на обратных оборотах шпинделя по задней стенки гайки из глубины гайки наружу.

#19 Payalnik

Payalnik Отправлено 01 June 2008 - 12:26

Как сделать червячное колесо на токарном станке

Цитата

А не проще для попадания в ранее нарезанную резьбу воспользоваться подачей каретки?

Как? Не чувствуется, попал точно или нет. Естественно, я кареткой и подводил. Обеими. Если влево-вправо на две десятки ходит, в центр канавы и еще на себя. А дальше теряется ощущение, точно не подведешь. Жесткость резца правда никакая была, резец штатный универсаловский, из изогнутой пластинки где-то 2.58, вставленной в державку. Гнется, толчка в момент касания стенки канавки почти не ощущается.

Сообщение отредактировал Payalnik: 01 June 2008 - 12:39

#20 Nub

Nub Отправлено 01 June 2008 - 13:10

Как сделать червячное колесо на токарном станке

Наверное имелась ввиду малая продольная подача, с помощью нее не раз удавалось выкрутится из таких положений.
